2.远程控制灯开关
2.1 简介
2.2 所需材料
模块名称 | 购买链接 | 型号 | 费用参考 | 备注 |
---|---|---|---|---|
ESP32开发板 | https://detail.tmall.com/item.htm?id=599597669669 | 25 | ||
继电器模块(磁保持) | https://item.taobao.com/item.htm?id=526252305813 | 5VDC,单线圈,转换型 | 3.5 | |
继电器驱动板 | https://item.taobao.com/item.htm?id=560101756734 https://detail.tmall.com/item.htm?id=577410350196 |
8只脚,SOP8 | ||
升压模块 | https://detail.tmall.com/item.htm?id=620013152958 | 5V版 | 2.15 | |
电池 | https://item.taobao.com/item.htm?id=573306028017 | 带保护板加出线 | 8.49 | |
电源模块 | https://item.taobao.com/item.htm?id=580290982927 | 新款超薄5V足功率 | 4.9 | |
二极管 | https://detail.tmall.com/item.htm?id=14694804727 | 1N4004 | 2.35 | |
杜邦线 | 买 硅胶 杜邦线 | |||
86盒、86面板、插头、导线 |
2.3 ESP32资料
见1.3智能插座,http://docs.aamew.com/chazuo
2.4 制作步骤

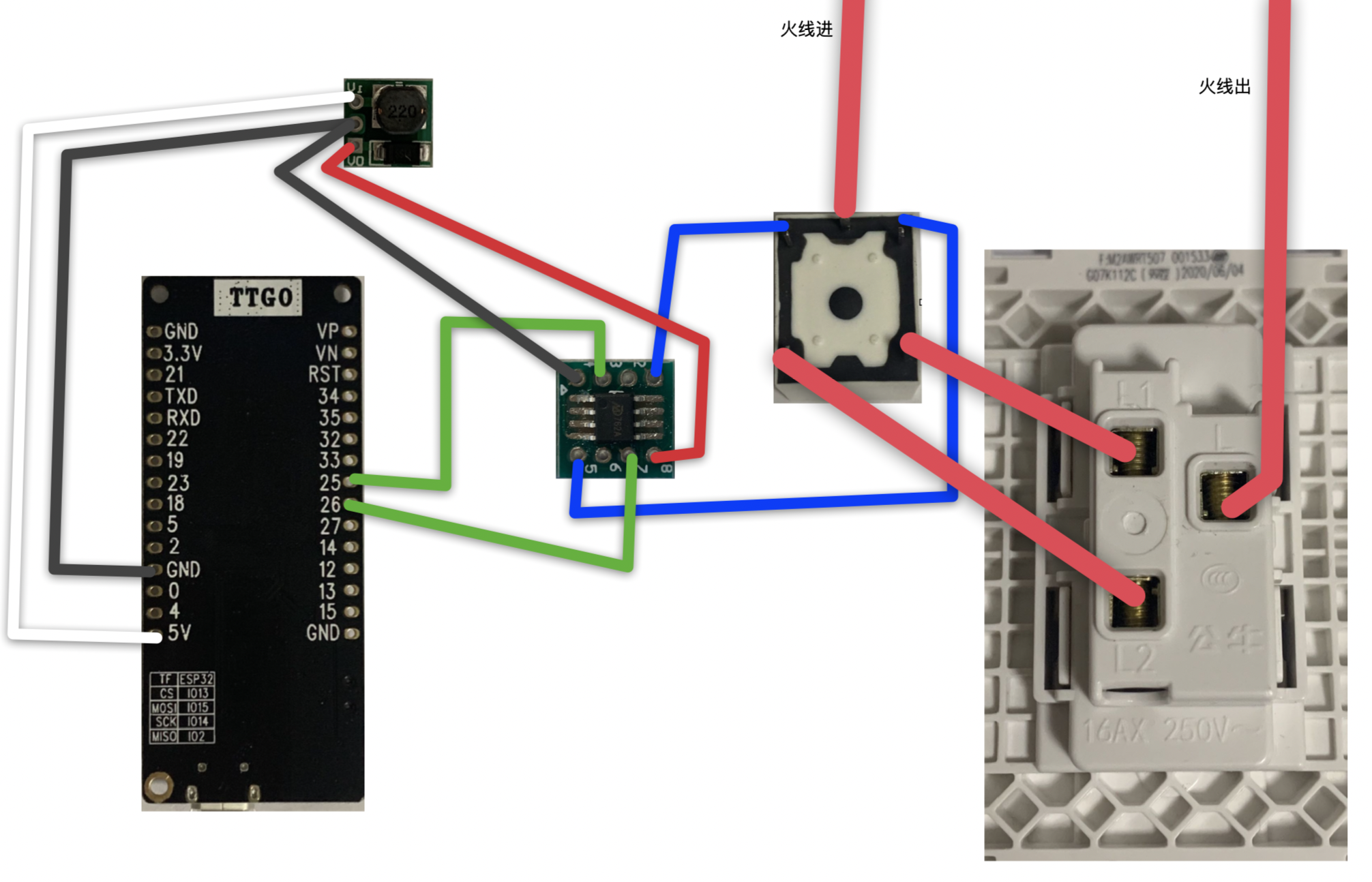

不带供电,使用电池,ESP32插上电池可以使用

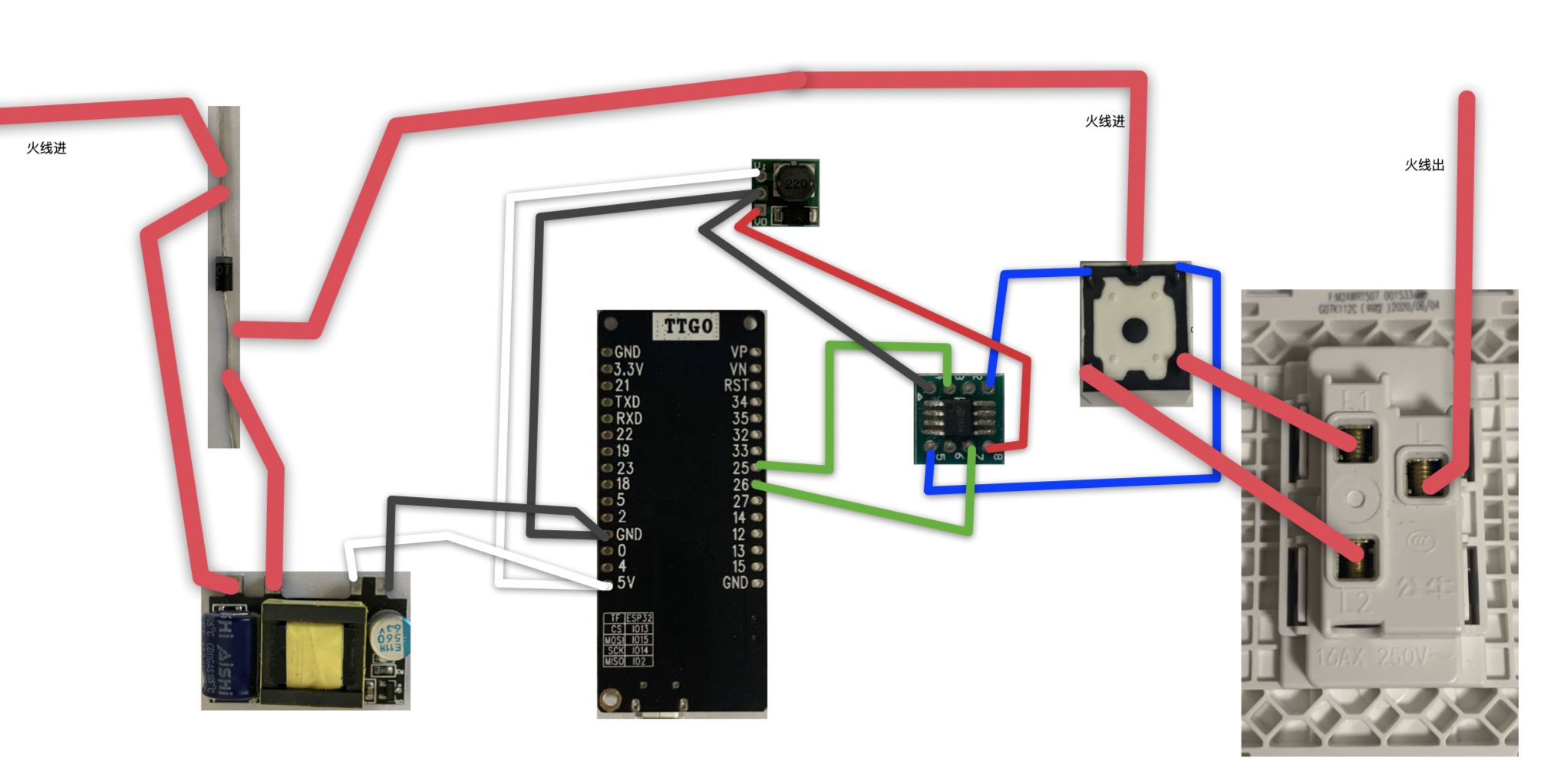

采用 单火线供电,用二极管分压分流,供电,
2.5 开发板源代码
https://e.coding.net/tianbc/myiot/upython-esp32-dengkaiguan.git
2.6 平台连接
登录 myiot.aamew.com
同插座
2.7 手机配置
同插座
